船体ブロックをはじめとする大型鋼構造物の製缶加工で長年の実績を持つ鳴滝工業は、プラント設備向けの大型ダクト・ホッパー・タンクの製缶加工にも対応しています。
火力発電所の排煙ダクトや煙突（直径6m級の製作実績あり）など、大型・厚板・高強度溶接が求められる構造物こそ、造船業で培った技術力が最大限に発揮される領域です。図面支給・材料支給からの製作、1点もの・特注品まで、プラント設備の製缶加工についてお気軽にご相談ください。

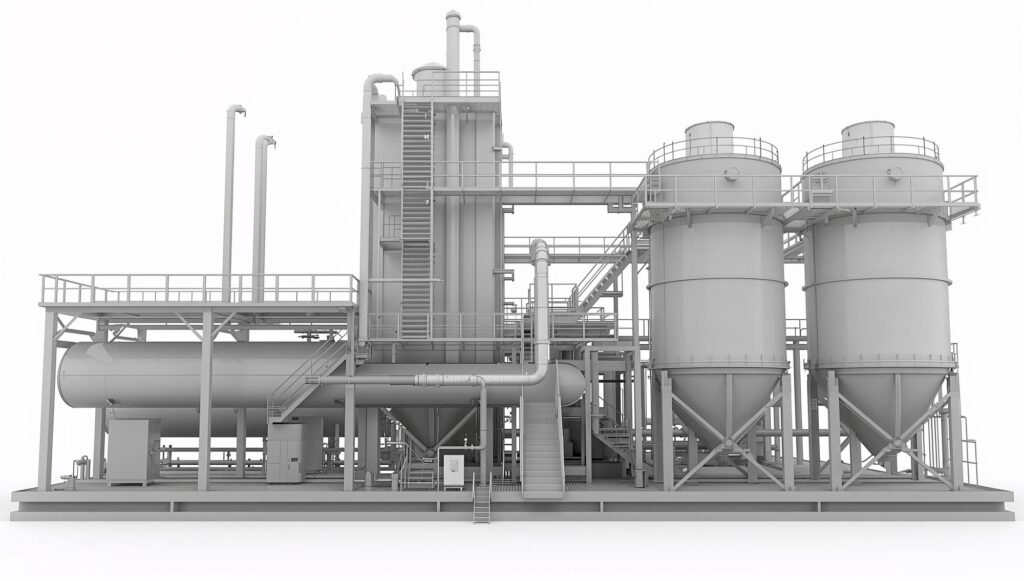

大型ダクト・ホッパー・タンクとは？プラント設備における役割
プラント設備（発電所・化学工場・製鉄所・セメント工場など）では、大量のガス・粉塵・液体・熱気を安全かつ効率的に輸送・貯留する構造物が不可欠です。大型ダクト・ホッパー・タンクは、そうしたプラントの「動脈・静脈」ともいえる基幹設備です。
いずれも、一般的な薄板板金とは異なる厚板（6mm以上）の溶接構造体として製作されるケースが多く、高い強度・耐久性・溶接品質が求められます。これらの製作には、大型鋼構造物の製缶加工に特化した技術と設備が必要です。
大型ダクトの種類と用途
ダクトとは、気体・煙・粉塵などを一箇所から別の場所へ導くための管路構造物です。プラント向けの大型ダクトは、建築用の薄板ダクトとは異なり、鉄・ステンレス製の厚板溶接構造体として製作されます。
排煙ダクト・排気ダクト
発電所・工場・製鉄所などで発生する燃焼排ガス・熱気・有害ガスを安全に排出するためのダクトです。高温・腐食性ガスへの耐性が求められるため、板厚・材質の選定と溶接品質が特に重要です。鳴滝工業では火力発電所向け煙突・排煙ダクトの製作実績があります。
主な設置場所：火力発電所、ボイラー設備、焼却炉、製鉄所
集塵ダクト
製造工程で発生する粉塵・切粉・粉体を集塵機やサイロへ輸送するためのダクトです。内部を流れる粉体による摩耗に強い材質・構造が求められ、厚板鉄製が多用されます。
主な設置場所：セメント工場、製鉄所、食品工場、鉱山設備
産業用換気・給排気ダクト
大型工場・プラント内の換気・空調のために使われる大口径ダクトです。クリーンルーム・塗装ブース・危険物取扱施設などでは、特殊な材質・構造が求められることがあります。
フードダクト・排気フード
工作機械・溶接設備・化学反応槽などの発生源に取り付け、粉塵・ガス・熱気を捕集するための構造物です。発生源の形状に合わせた特注形状が多く、1点ものの製缶加工が求められます。
大型ダクトの形状・構造
| 形状 | 特徴 | 主な用途 |
|---|---|---|
| 角ダクト（矩形断面） | 内部清掃が容易。壁面への取付けやすい | 産業換気・排気・集塵 |
| 丸ダクト（円形断面） | 流体抵抗が小さく効率的。高圧対応に優れる | 排煙・高圧集塵 |
| エルボ（曲がり部材） | 方向転換部品。曲率半径の設計が重要 | 各種ダクト配管の曲部 |
| レデューサー（縮径部材） | 断面積を変化させる継手 | 流量調整・機器接続 |
| ホッパー付きダクト | 粉塵・粉体の回収口を設けた複合構造 | 集塵システム |
ホッパーの種類と用途
ホッパーとは、粉体・粒体・液体を一時貯留し、下部の排出口から次工程へ供給するための漏斗状（逆円錐・逆角錐形）の構造物です。プラントの原料供給・排出・分別の要所に配置されます。
粉体供給ホッパー
セメント・石炭・穀物・化学原料などの粉体・粒体を貯留し、ベルトコンベア・スクリューコンベアへ一定量ずつ供給します。内部での粉体詰まり（ブリッジ現象）を防ぐ傾斜角の設計が重要で、一般的に60°以上の傾斜が推奨されます。
主な設置場所：セメントプラント、火力発電所（石炭貯留）、食品工場
集塵ホッパー（ダストホッパー）
集塵機・バグフィルター・サイクロンの下部に設置され、捕集した粉塵を一時貯留・排出するホッパーです。排出弁（ロータリーバルブ等）と組み合わせて使用されます。
主な設置場所：製鉄所、鉱山、化学工場、焼却炉
灰ホッパー（アッシュホッパー）
ボイラー・焼却炉・電気集塵機の下部に設置し、燃焼灰・フライアッシュを収集するホッパーです。高温・腐食環境への耐性が求められます。
主な設置場所：火力発電所、ゴミ焼却施設、製紙工場
液体ホッパー・受け槽
液体・スラリー（泥状物）を受け取り、下流工程へ誘導するための受け皿状構造物です。廃液処理・鉱山排水・製紙スラリーなどに使われます。
タンクの種類と用途
タンクとは、液体・気体・粉体を貯留するための容器構造物です。プラント向けタンクは用途・内容物・圧力条件によって仕様が大きく異なります。
貯液タンク（常圧タンク）
水・油・薬液・廃液などを常圧で貯留するタンクです。鉄（SS材）またはステンレス（SUS材）で製作され、容量・設置環境に応じた板厚・構造が選定されます。鳴滝工業では常圧タンクの製缶加工に対応しています（圧力容器資格が必要な加圧タンクは対応範囲外）。
主な設置場所：水処理施設、化学工場、食品工場、プラント原料貯留
沈殿槽・調整槽
廃水処理・排水処理設備における、汚濁物質の沈殿分離や水質調整のための大型槽です。大型・特注サイズの案件が多く、現地での分割納入・現地組立が求められることもあります。
主な設置場所：排水処理プラント、上下水道施設、工場排水処理
サイロ（粉体貯留タンク）
穀物・セメント・石炭・樹脂ペレットなどの粉体・粒体を大量に貯留する円筒型タンクです。下部にホッパーを一体化した構造が一般的で、大型厚板の製缶溶接技術が必要です。
主な設置場所：セメントプラント、飼料工場、化学プラント
煙突・排気筒

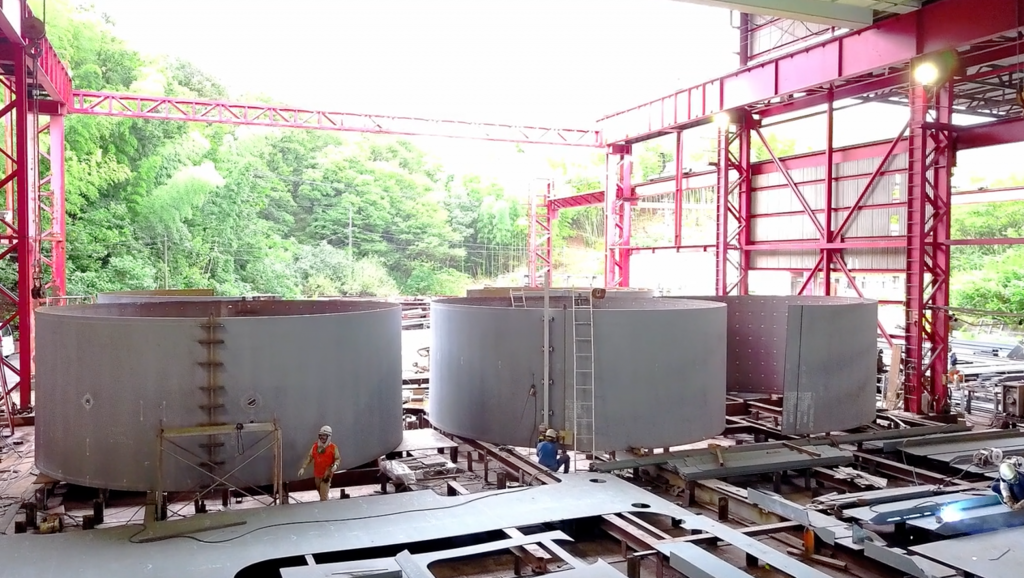

発電所・焼却炉・ボイラー設備の排気を大気中へ放散するための筒状構造物です。鳴滝工業では直径6m級の大型煙突の製作実績があり、大型・厚板円筒構造体の製缶溶接を得意としています。
主な設置場所：火力発電所、ゴミ焼却施設、工場ボイラー
鳴滝工業が対応できる製作仕様・スペック
対応材質：鉄・ステンレス
鉄（SS400・SM400・SM490など）を主体に、ステンレス鋼（SUS304など）にも対応しています。ステンレス溶接の資格は取得済みです。高温環境・腐食性ガス・海塩害など、設置環境に応じた材質選定についてもご相談ください。
対応板厚：6mm以上の厚板製缶に特化
鳴滝工業は薄板の板金加工ではなく、6mm以上の厚板製缶・溶接を専門としています。これは船体ブロックをはじめとする大型鋼構造物の製造で長年培ってきた技術領域です。高い強度・耐久性が求められるプラント設備の大型構造物製作を得意としています。
対応サイズ：大型構造物・海上輸送対応
10tトラックで輸送できるサイズを基本としています。また、海上輸送を活用した西日本エリア（大分県まで実績あり）への広域納品に対応可能です。大型タンク・ダクトの分割製作・現地組立についてもご相談ください。
製造工程と対応範囲
| 工程 | 対応 | 備考 |
|---|---|---|
| プラズマ切断（〜25mm程度） | ○ | 社内対応 |
| 製缶・組立 | ○ | 社内対応 |
| 溶接（鉄・ステンレス） | ○ | 社内対応 |
| 曲げ加工 | △ | 協力会社へ手配 |
| 塗装 | △ | 協力会社へ手配（別途ご相談） |
| 圧力容器（第一種・第二種） | × | 対応範囲外 |
| 設計・据付工事 | × | 対応範囲外 |
材料支給・図面支給からの製作に対応しています。
鳴滝工業が選ばれる3つの理由
① 船体ブロック製造で培った大型厚板溶接の技術力
鳴滝工業の鉄鋼事業部は、長年にわたり船体ブロックをはじめとする大型鋼構造物の製缶加工に従事してきました。船体ブロック製造では、強度・精度・溶接品質のすべてが厳しく管理されます。その現場で積み重ねた技術——厚板の開先加工・多層溶接・大型構造物の組立精度管理——は、プラント向けダクト・ホッパー・タンクのような大型鋼製構造物の製作にそのまま活きています。
直径6m級の大型煙突製作実績が、この技術力の証です。
② 離島立地×海上輸送ネットワークによる西日本広域対応
鳴滝工業は瀬戸内海の島嶼部に立地しており、海上輸送を日常的に活用した物流ネットワークを持っています。大分県まで納品実績があり、西日本の主要港へのアクセスが可能です。大型ダクト・タンクの陸上輸送が困難なケースでも、海上輸送によってフレキシブルに対応できます。
③ 材料支給OK・1点もの・特注品対応
量産品ではなく、現場ごとの仕様に合わせた1点もの・特注品の製作を得意としています。「図面だけある」「材料は手配済み」「既製品では対応できない特殊サイズ」といったご相談を歓迎します。大手メーカーが受けにくい単品・特注案件こそ、鳴滝工業が力を発揮できる領域です。
よくあるご質問（FAQ）
Q. 圧力容器（加圧タンク）の製作はできますか？
A. 圧力容器（第一種・第二種）の製作には専用の資格・認定が必要であり、現在は対応範囲外となっています。常圧のタンク・槽・容器については対応可能です。
Q. ステンレス製のタンク・ダクトは製作できますか？
A. 対応可能です。ステンレス溶接の資格を取得しており、SUS304に対応しています。
Q. 大型タンクや長尺ダクトの分割製作・現地組立はできますか？
A. 分割製作には対応可能です。現地組立・据付工事は弊社対応範囲外となりますが、施工会社との連携についてご相談ください。
Q. 最小ロットはありますか？
A. 1点からご対応可能です。単品・特注品の製作を得意としています。
Q. 塗装まで一貫して対応できますか？
A. 社内での大型品塗装には対応しておりませんが、協力会社を通じた対応について別途ご相談ください。
Q. 納品エリアはどこまで対応していますか？
A. 陸上輸送に加え、海上輸送により西日本エリア（大分県まで実績あり）に対応しています。それ以外のエリアについてもご相談ください。
プラント設備の製缶加工に関するご相談はこちら
鳴滝工業では、プラント向け大型ダクト・ホッパー・タンクの製缶加工に関するご相談を受け付けています。まずはお気軽にお問い合わせください。
- 対応品目：大型ダクト（排煙・排気・集塵・換気）、ホッパー（粉体供給・集塵・灰）、タンク（貯液・調整槽・サイロ・煙突）
- 対応材質：鉄（SS400・SM材）、ステンレス（SUS304）
- 対応板厚：6mm以上
- 納品エリア：西日本広域（海上輸送対応）
図面支給・材料支給歓迎／1点もの・特注品対応／まずは仕様のご確認からどうぞ
